Varenummer 270

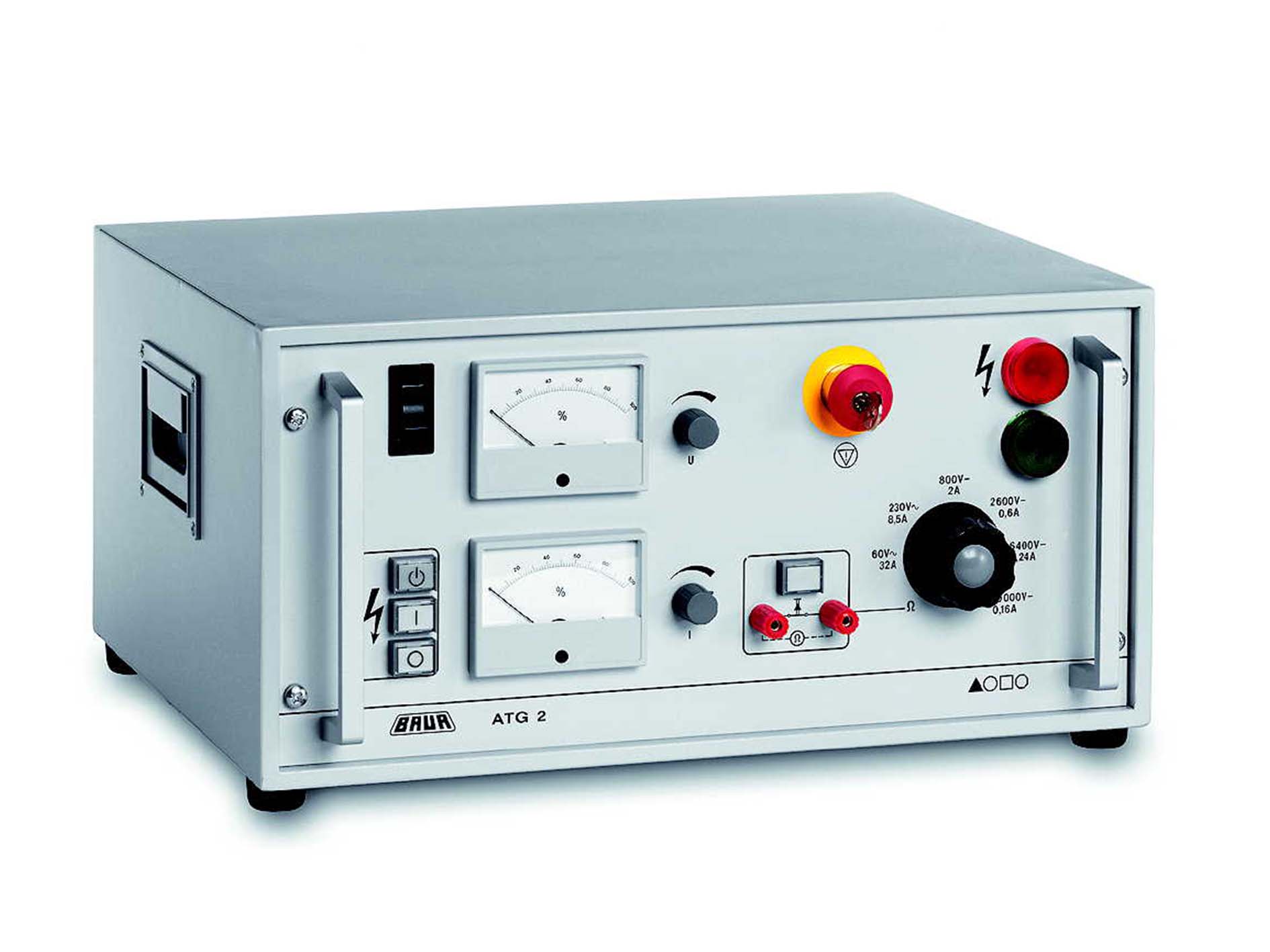

ATG 2 BAUR burn down transformer
ATG 2 er en kompakt gennembrændingstransformator til reduktion af fejlmodstand i svært lokaliserbare kabelfejl op til DC 10 kV.
Udvalgte funktioner
- Gennembrændingsspænding op til DC 10 kV
- Udgangsstrøm op til 32 Arms
- Maksimal indgangseffekt 2300 VA
- Optimal justering af udgangsspænding over 6 spændingsniveauer
- AC-spændingsniveau til lavspændingsnet
Produktbeskrivelse
ATG 2 bruges til at gøre vanskelige kabelfejl lettere at lokalisere ved at reducere fejlmodstanden til et niveau, hvor klassiske lokaliseringsteknikker som TDR kan anvendes mere effektivt. Den er udviklet til lav- og mellemspændingsnet, hvor fejlen enten er svært tilgængelig, højohmig eller intermitterende.
Den bærbare enhed leverer op til DC 10 kV og er indbygget i et lukket 19" kabinet. De seks spændingsniveauer kan vælges og justeres under arbejdet, og strøm samt spænding kan reguleres uafhængigt på hvert niveau. Det gør ATG 2 velegnet, når man vil tilpasse gennembrændingsforløbet til den konkrete fejl.
ATG 2 er samtidig en praktisk løsning i felten, fordi den kan bruges selvstændigt eller som modul i BAURs kabelfejllokaliseringssystemer. Den eksterne ohmmeter gør det muligt at vurdere fejlmodstanden efter gennembrændingen og afgøre, om yderligere behandling er nødvendig.
Funktioner og egenskaber
- Gennembrændingsspænding op til DC 10 kV
- Udgangsstrøm op til 32 Arms
- Maksimal indgangseffekt 2300 VA
- Optimal justering af udgangsspænding over 6 spændingsniveauer
- AC-spændingsniveau til lavspændingsnet
- Automatisk afbrydelse ved temperaturstigning
- Akustisk alarm ved temperaturstigning
- Automatisk afladningsenhed
- Kan bruges som selvstændig enhed eller som modul i kabelfejllokaliseringssystemer
- Tilslutning til ekstern ohmmeter
