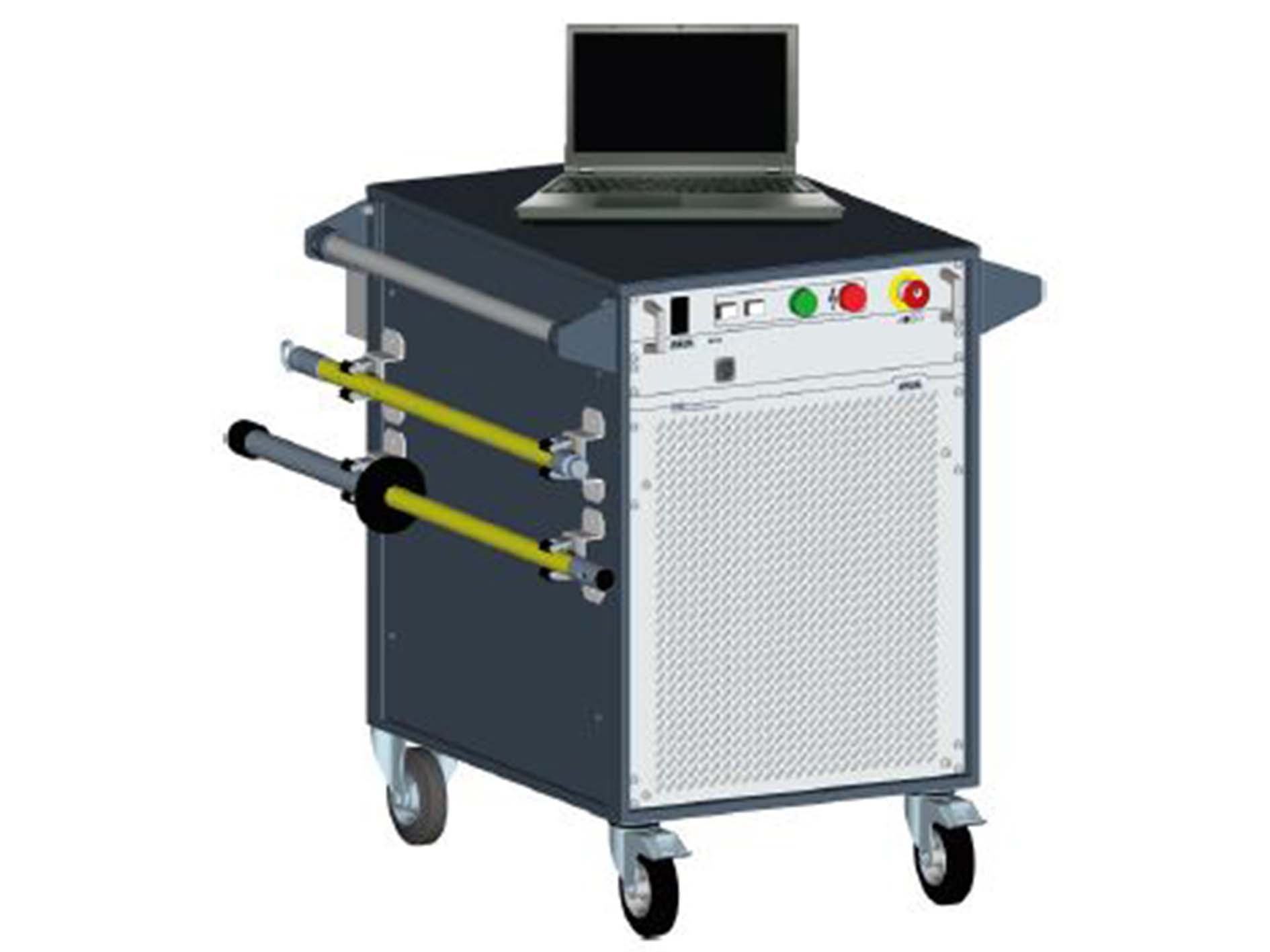

PHG 80 portable & PD-TaD 62 with TD module
PHG 80 med PD-TaD 62 samler VLF-test, kabelkappetest, TD-måling og partiel udladning i én transportabel løsning til mellemspændingskabler.
Udvalgte funktioner
- Alt fra PHG 80 VLF-platformen med lastuafhængig, reproducerbar spændingsgenerering
- PD-TaD 62 til dielektrisk tabsfaktor og partiel udladningsmåling
- Understøtter TD-MWT og Full MWT i kombination med PD-TaD 62
- Kabeltest og kabelkappetest for mellemspændingskabler op til 50 kV
- VLF truesinus® og VLF firkantet puls samt DC-spænding op til 80 kV
Produktbeskrivelse
PHG 80 med PD-TaD 62 er den udvidede version af PHG 80-platformen, hvor kabeltest kombineres med dielektrisk tabsfaktormåling og partiel udladning. Det gør systemet velegnet, når du vil gå fra ren spændingsprøvning til en mere detaljeret diagnose af kabelanlæggets tilstand.
Systemet bruges til kabeltest og kabelkappetest af mellemspændingskabler op til 50 kV og tilbyder VLF truesinus® og VLF firkantet puls samt stabiliseret DC-spænding. Når PD-TaD 62 kobles på, kan der udføres TD-måling og partiel udladning, og det åbner for mere avancerede testforløb som Monitored Withstand Test med dielektrisk tabsfaktormåling og Full Monitored Withstand Test.
Løsningen er relevant i anlæg, hvor man vil dokumentere både elektrisk styrke og isolationsadfærd i én sammenhængende arbejdsgang. BAUR Software 4 understøtter de standardiserede sekvenser og den rapportering, der gør resultaterne lettere at sammenligne og gemme.
Funktioner og egenskaber
- Alt fra PHG 80 VLF-platformen med lastuafhængig, reproducerbar spændingsgenerering
- PD-TaD 62 til dielektrisk tabsfaktor og partiel udladningsmåling
- Understøtter TD-MWT og Full MWT i kombination med PD-TaD 62
- Kabeltest og kabelkappetest for mellemspændingskabler op til 50 kV
- VLF truesinus® og VLF firkantet puls samt DC-spænding op til 80 kV
- Justerbar testfrekvens fra 0,01 Hz til 1 Hz
- Automatisk gennemslagsdetektion og rapportering
- Sikkerhedskontrolenhed i overensstemmelse med EN 50191
- Standardiserede diagnostiske sekvenser og intuitiv multsproget brugerflade
